Perron
Marque: Perron	Type:Modèle à identifier
Année 1939
Tubes: ECH3 - EF9 - EBF2 - 1883 - EM4	Type: Superhétérodyne
Gammes d'ondes: 3 gammes. GO, PO, OC

Voici une radio de la Marque Perron. Le modèle et l’année restent à être identifiés. D’après le jeu de tubes, elle doit dater de 1939 à plus ou moins une année.
Elle est équipée d’un jeu de tubes Type transco. Les voici en détail :

1. ECH3 comme oscillateur et mélangeur
2. EF9 en amplification Moyenne Fréquence
3. EBF2 en détection et Ampli basse fréquence
4. EL3n pour l’étage final
5. 1883 redresseurs
6. Et EM4 comme indicateur (œil magique)

La restauration a été très classique.

Changement de tous les condos sans aucune exception. En voici la liste :
7 condos de 100 nf 2000 v
1 condo de 25µf 63 v
1 condo de 47µf 63v
4 condos de 10nf 1500v
1 condo de 4,7nf 1500v
1 condo de 15µf 400v
1 condo  de 8µf 400v

Changement de tous les câbles
Démontage d’un maximum d’éléments pour la peinture
Bref du classique.

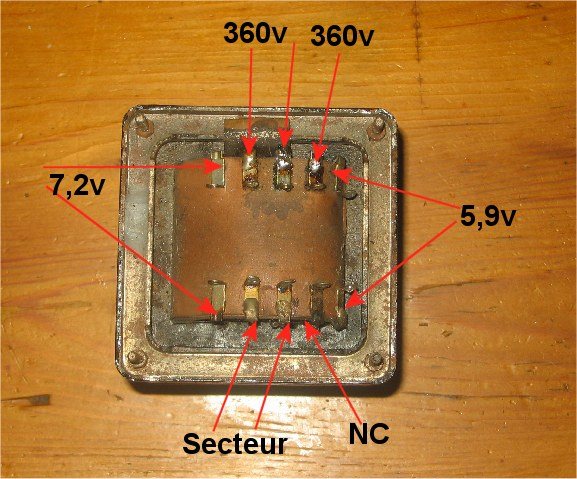

Test du transfo d’alimentation :

110v = 12,6 Ω
130v = 14,2 Ω
220v = 52,6 Ω
250v = 60,6 Ω
360v = 357 Ω à 380 Ω
5,9v = 0,9 Ω
7,2v = 7,2 Ω

Transfo d’impédence
Primaire 34,6 Ω
Secondaire 1 Ω

Bobine d’excitation 1,7 kΩ
Bobine anti ronflement 2 Ω
Bobine membrane 4 Ω

Toutes les résistances de chauffe 6,3v et voyants sont montés en parallèle, sauf la 1883 qui a sa propre chauffe de 5v.

Comme j’ai dit plus haut, la restauration aura été très simple et très classique.
Pour une fois tous les tubes étaient bons. J’ai changé uniquement le potentiomètre.

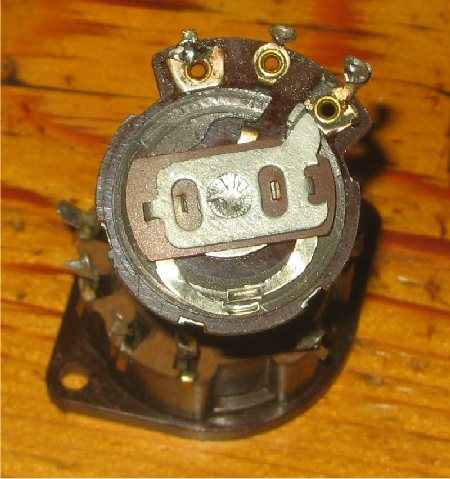

Comme le montre la photo, une fois ce dernier démonté, on remarque bien que la piste est usée donc irrécupérable.
Ce potentiomètre a une valeur de 500k qui était une valeur normalisée à l’époque. Je l’ai remplacé par un 470k logarithmique qui est une valeur standard.
Dans ces valeurs élevées j’ai du mal à trouver du neuf. Mon fournisseur me l'a trouvé mais en linéaire... ça fera l'affaire!
J’ai changé également un voyant de 6,3v mais cela est classique. Il n'y a rien d’étonnant à ce que la totalité des voyants soient grillés.
Le calage des transfos est de 455 kHz.
Le 2ème transfo n’est pas d’origine. Le boitier du 1er a bien une ouverture pour le passage d’un tournevis pour le réglage. Par contre le 2ème, (celui qui a été changé), n’en a pas. Il faut donc enlever la protection pour le faire. Le problème que j’ai constaté est le suivant:

- Le boitier étant mis à la masse a pour effet de blinder le transfo (cage de faradays).

Or quand il est enlevé pour le réglage, la fréquence se retrouve décalée et de beaucoup, ce qui rend le réglage quasi impossible.
J’ai fini par régler la fréquence de ce transfo remonté à l’oscillo.

La caisse en bois est en bon état. Elle n’a pas besoin d’un ponçage à blanc avant de la vernir. Un simple décrassage avec une paille de fer très fine à fait l’affaire, puis comme sur tous les radios, deux couches de vernis.

Voici quelques photos de la restauration:

J’aime regarder cette photo:
Un petit hommage à toutes les personnes qui ont inventé et travaillé dans ce corps de métier.
Nous, les restaurateurs, nous ne faisons pas simplement que de redonner la parole à ces TSF. Nous remettons, par la même occasion, en marche toute une technologie, tout un savoir faire oublié.
Quand je regarde la photo de ce tube 1883 qui a 74 ans, cette résistance lumineuse est parfaite.
